AutoCAD中对齐命令的实战运用发表日期：2007-10-23
|
|
要用AutoCAD绘制下面这个图，用对齐命令会比较方便，我写了以下教程和大家交流。

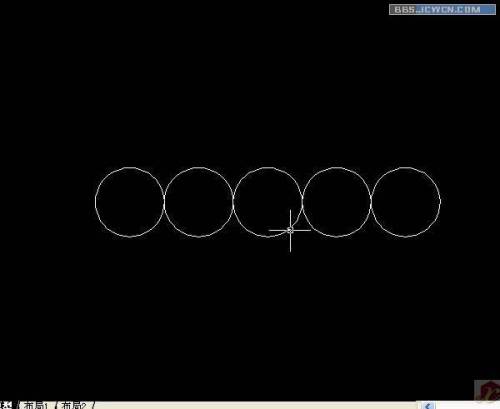

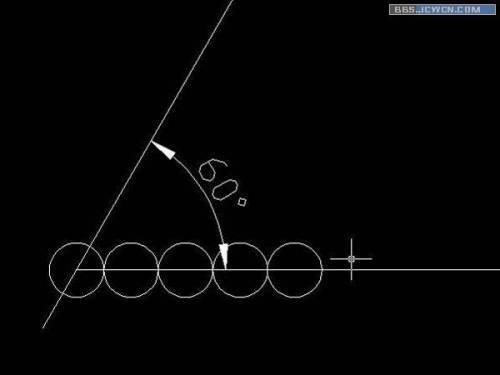

1.先在CAD中画一个任意大小的圆! 2,再将其多重复制，或阵列如图效果! 3，画一条60度的直线! 注意：画长一点，两端都得和圆相交，至于怎么画应该不用说了! 4，再用多重复制或阵列制作出图效果!(图上我用的是多重复制) 5，再将多余的圆删除! 6，在其外面画3条公切线，如下图 7，用圆角命令对刚刚画的三条直线倒角!注意：倒角半径=0!!!! 8，再画一长度=150水平线! 9，再利用对齐命令(AL)，将我们画出来的图都选中，与下面那条直线对齐，对应点和设置如图! 10,最后回车就OK啦! |
