AI打造苹果风格图标之形状的建立

　　最终要做出的是这样一个图标，先来看看效果图：

　　形状好比人的骨架，骨骼精奇才能练就上乘的武功。笔者再将画形状也分成三个部分来讲。

　　一、扳手部分

　　在Illustrator工具箱中选择椭圆工具，按住Shift键绘制出一个正圆形。

　　在工具箱中选择圆角矩形工具，按下鼠标后向右下方拖曳，直至矩形的形状大小与圆形比例适合，按下键盘上的“↑”“↓”键，调整圆角的大小，调整完成后，释放鼠标键。

　　使用Illustrator选择工具将两个形状都选中，单击对齐调板中的“垂直居中”按钮，使得圆角矩形与圆形对齐。

　　再按下Illustrator路径查找器中的“与形状区域相加”按钮。

　　单击路径查找器中的“扩展”按钮。此时两个简单的形状就组合成了一个复杂的形状。

　　使用Illustrator的多边形工具绘制一个8边形，按下鼠标后向右下方拖曳，按下键盘上的“↑”“↓”键，调整多边形边的数量，调整完成后，按住Shift键，拖曳至的形状大小与圆形比例适合，释放鼠标键。

　　使用对齐调板对齐这两个形状。

　　使用直接选择工具，按住Shift键，将8边形上的四个锚点选中。

　　按住Shift键，将这四个锚点向左拖曳

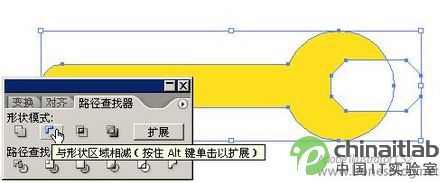

　　使用选择工具将两个形状同时选中，按下路径查找器中的“与形状区域相减”按钮。

　　单击路径查找器中的“扩展”按钮。此时扳手的形状就大体的出现了。

　　为了使得扳手更加逼真，这里使用直接选择工具将扳手形状最右端的两个端点选中。

　 　　按住Shift键稍稍向右移动。

　　至此，扳手的形状就创建完成。记得存储一下我们的劳动成果。　二、螺丝刀部分

　　使用Illustrator多边形工具，绘制出一个6边形，在绘制过程中按住Shift键，可以使6边形水平放置，这会对以后对齐它有很大的帮助。

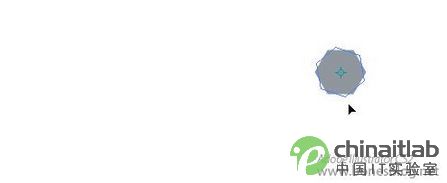

　　使用旋转工具来旋转这个形状，同样为了对齐6边形的边，在旋转的过程中始终是按住Shift键的。

　　使用直接选择工具选择右端的两个锚点。

　　按住Shift键向右拖曳。

　　释放鼠标后，螺丝刀的刀头形状就大体出现了。

　　使用圆角矩形工具，从左至右拖曳出一个圆角矩形，不要释放鼠标。

　 　　由于上一个步骤绘制扳手的时候，调整了圆角矩形的圆角大小，这里还是需要使用按下键盘上的“↑”“↓”键来调整圆角的弧度后，再释放鼠标键。

　　以上一个圆角矩形的左侧边为起点，绘制出第二个圆角矩形，此时的圆角矩形的大小约是前面一个圆角矩形的宽2倍，高1/3。

　　确认大小合适后，释放鼠标。

　　使用选择工具，将三个形状一起选中，按下对齐调板中的“垂直居中对齐”按钮。

　　使用选择工具，将螺丝刀的刀头选中，将光标移至右上角的位置上，光标形状变为如图所示形状后

　　　按住Shift键，将刀头进行缩放。最左侧边的宽度略小于刀竿的宽度即可。

　　使用选择工具，调整螺丝刀把手的大小。

　　将刀竿与刀头的形砖选中，执行路径查找器中的“与形状区域相加”按钮。

　　单击“扩展”按钮。

　　
相关教程：
Illustrator绘制矢量风格驯鹿头像    Illustratro轻松绘制卡通风格圆角胖星星
Illustrator表现立体感和光滑质感     Illustrator绘制PoPo幽默表情

　　此时，完成了螺丝刀的形砖制作，记得存储一下我们的劳动成果。

　　三、圆标部分

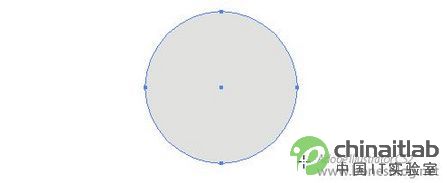

　　用Illustrator椭圆工具，按住Shift键，绘制出一个正圆。

　　使用矩形工具，绘制出一个矩形，矩形的比例大致为 长：宽= 3：1

　 　　双击旋转工具，弹出旋转对话框，在对话框中输入90，按下“复制”按钮

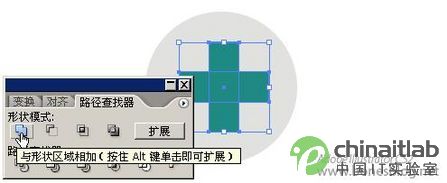

　　使用选择工具，将两个矩形选中，单击路径查找器中的“与形状区域相加”按钮。

　　单击“扩展”按钮。

　　使用选择工具，将两个形状都选中，并按下对齐调板中的“垂直居中对齐”与“水平居中对齐”按钮各一次。

　　使用Illustrator选择工具，选择圆的形状，双击工具箱中缩放工具的按钮，设定缩放比例为95，然后单击“复制”按钮。

　 　　得到一个较小的圆

　　使用直接选择工具，将最低端的锚点选中。

　　向上拖曳

　　改变圆形的形状。

　　使用选择工具，将光标移至图形的中下方，光标形砖变成如图所示

　　按下鼠标，将形状的一边向上拖曳

　　使用选择工具，将光标移至图形的右中侧，光标形砖变成如图所示

　 　　按下Alt键，向中间位置拖曳鼠标

　　至此，圆标的部分也绘制完成。保存一下我们的劳动成果。

　　泡杯咖啡暖暖手，下一次笔者将教大家将这些形状立体起来。
