AI中的简单三维效果

在Adobe 中，你能用几种简单的形状创建三维效果。将一维空间内的物体拉伸，再加入底，侧面和阴影，从而赋予三维效果的真实感。这篇教程是个小小的范例，希望它能帮助你正确的绘制物体。素材是一张柠檬图案的矢量图，我们要做的是以这张图为基础创建一个圆柱体。（如下图）

1、从圆形创建椭圆

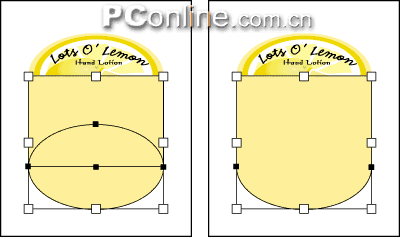

选择整个的圆形对象，用选择工具向上拖动定型框上底边中心的控制手柄，将圆形垂直压缩，取消对对象的选择。（图01）

图01
2.打开智能辅助线

从视图菜单中选择智能辅助线（View > Smart Guides）。智能辅助线是Adobe Illustrator创建的临时网格，显示出路径、节点和角度。它可以帮助你选择锚点并吸附它们，这样，你就可以对对象进行精确的创建、编辑、移动、对齐和变换。在这里，你将使用智能辅助线来对齐形状。
3.创建圆柱体的底面

从工具箱中选择直接选取工具，选择柠檬图案中最外边的淡黄色椭圆形。按住Alt+Shift（Windows）或Option+Shift（），用鼠标拖动椭圆向下移动，在椭圆原件的下方建立一个副本。调整副本的摆放位置，直到智能辅助线显示副本处于原始图形的正下方。（图02）

图02
4.创建圆柱体的左侧面

选择钢笔工具，按住Shift点击位于上边的椭圆的左锚点，然后点击下边的椭圆的左锚点，在两个椭圆之间建立一条线段。（图03）

图03
5.完成圆柱体的侧面

点击下面椭圆的右锚点，然后点击上面椭圆的右锚点，再次点击第一个椭圆的左锚点。这样，你就完成了一个长方形，它将作为圆柱体的侧面。（图04）

图04 6.连接圆柱体的侧面和底面

现在圆柱体的侧面和底面是两个不同的对象，我们要把它们连接起来，成为一个对象。选定选择工具，按住Shift，选择新创建的矩形和下边的椭圆，打开对齐面板，点击路径寻找器，在“组合”中选择“合集”。这样，你就得到了一个从椭圆和矩形创建了一个新对象。

由于上边的椭圆被新对象遮住了，所以你需要把新对象放到后边去。选择对象/排列/置后（Object > Arrange > Send to Back）。（图05）

图05
7.修剪柱体

按住Shift，选择上边的椭圆和刚创建的新对象。在路径寻找器下点击修剪按钮。这将裁切掉柱体被椭圆遮挡住的一部分，但在画面上你却看不到任何变化。取消对象的选择状态。（图06）

图06
8.创建三维效果

用直接选取工具选取柱体，从颜色面板中选择渐变色，用渐层工具为柱体填充相应的渐变颜色，使之具有立体的外观。（图07）

图07
9.调整柱体的大小

用直接选取工具，按住Shift，选择柱体的侧面上的左、右和底边上的锚点，按住Shift，从下向上拖动，减小柱体的高度。（图08）

图09
