AutoCAD教程:新思路再创篮球新画法

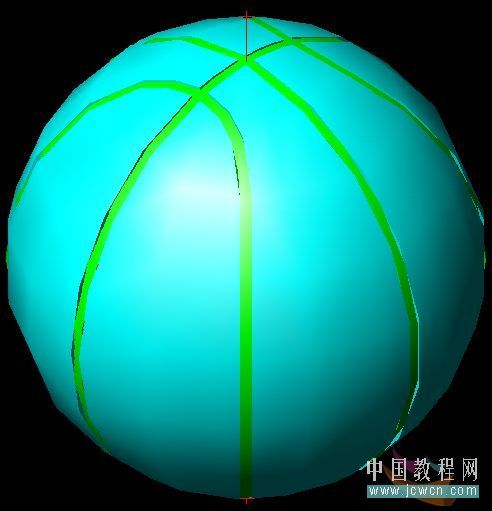

最终效果图

1、在俯视图下完成图示内容

2、继续完成如下内容，注意了，要用到PE命令对倒角后的曲线进行合并，使之成为一个整体。

3、分别向上下左右偏移3毫米

删除中间的一条线，修剪这些线条

然后选中全部进行面域

5、在红色图层里做如图示的辅助线

回到绿色图层拉伸刚刚的面域结果，拉伸300

在拉伸后的上表面再做图示的辅助线

6、隐藏绿色图层，在红色图层里连接刚刚2此做出的辅助线的交点，用sphere命令做实心球体，以此连接线的中点为球心，123为半径（比第一步中圆的半径小1到2mm）

7、显示所有图层，着色处理

复制绿色图层和2次的红色辅助线和辅助线交点的连接线到另一位置。

8、隐藏绿色图层，用sphere命令做实心球体，以刚刚复制后的红色连接线的中点为球心，122为半径(比第六步中123要略小）

9、显示所有图层，左边青色色和绿色求差集，右边的青色色和绿色求交集

10、以第二次做的辅助线的交点（也是二次辅助线连线的上端点）为基点移动绿色到青涩部分辅助线交点上，完成如图。

隐藏绿色图层，对青色部分外露的边倒R=2的圆角

显示所有图层

到此篮球的制作已经完成！

最后画出承载篮球的桌面，完成。
