在AutoCAD中快速精确多等分角

　　相信朋友们都知道，在尺规做图中想要三等分一个任意角是不可能的，但是有了CAD之后，我们可以很方便的把一个任意角三等分。而实际上，有了CAD的帮助，在理论上讲，我们可以把任意角做任意等分，以满足我们的工作需要。下面笔者就提供两个方法供大家参考。

　　一、定数等分角法

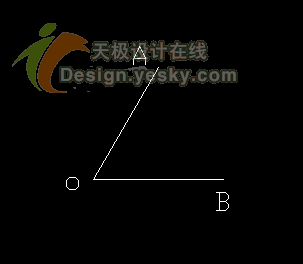

　　如图，我们要把任意的∠AOB三等分，这里笔者为了演示的方便，特意设置AO=BO。

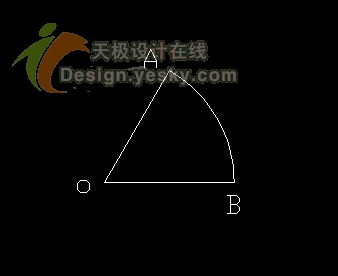

　　 输入圆弧命令ARC做以O为圆心，A、B为两端点的一段圆弧，要注意在CAD中画圆弧选择起点与终点是逆时针方向选择。当然，也可以用画圆命令画一个完整的圆，再用剪切命令剪掉∠AOB外的的多余部分得到这段圆弧。

　　 想必大家已经想到了，只要找到弧AB的三等分点，并顺次连接到点O就可以把∠AOB三等分了。在CAD命令行输入定数等分命令DIVIDE命令，并根据提示选择要等分的圆弧，输入要等分的数目3。

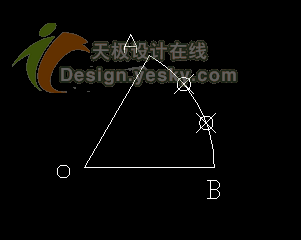

　　 看，弧AB已经被三等分了，如果在你的机器上弧AB上的点不是象上面这个图这样明显，那么选择格式菜单中的点样式菜单，在如下图所示的对话框中选择一个明显的点样式就可以了。

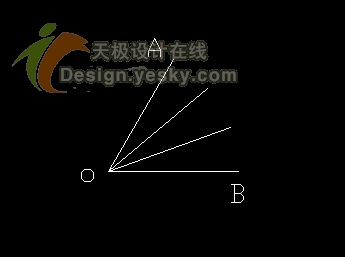

　　 顺次连接弧AB上的等分点与点O，删除辅助圆弧AB和辅助点，得到∠AOB的三等分线，用同样的方法可以做任意角的N等分点，只不过是在DIVIDE命令中所输入的等分数目不同罢了。

　　 感觉上面的方法要添加和辅助圆弧和辅助点非常烦琐？不过，如果你所要等分角度的起始边为0度水平线的话，用阵列可以免除辅助线的麻烦。

　二、阵列等分角法

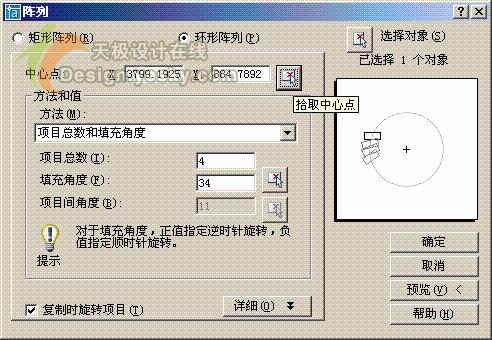

　　如图，OB为水平线，让我们用阵列来试试看。选择边OB，输入阵列命令ARRAY，在阵列对话框中选择环形阵列，并拾取中心点O，阵列方法用“项目总数和填充角度”。

　　大家注意，这里N等分角要填的项目总数应为N+1个项目总数，点选拾取填充角度按钮，拾取∠AOB的终边OA上任意点，这里笔者选择端点A，点确定按钮完成阵列命令。∠AOB三等分完成：

　　 这个方法的缺点是∠AOB的起始边必须为0度水平，在阵列后OA边为两条重合的线段，用鼠标点选删除即可。
