用AUTOCAD制作一个量角器发表日期：2007-3-17
|
|
用AUTOCAD制作一个量角器

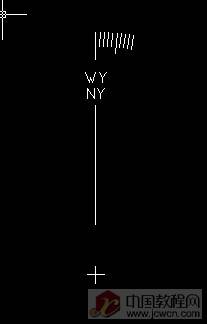

本文由中国教程网萧云风原创，转载须保留此信息 教程中运用到的几个命令：LINE（这个不用说了吧！）POINT（画点）ARRAY（陈列） LENGTHEN（伸长）ATTDEF（属性定义）BLOCK（定义块）INSERT（插入块）EXPLODE（分解）。 效果图！  现在把这个教程做完! 请看 现用画线命令(L),画出一条长度为3的垂线!  2.设点的样式为+,点的绝对大小为6.   确定点位置,相对于刚画的直线正上方与点的距离值为50(其实这个距离值无所谓咯)!  用ARRAY命令,对直线进行陈列复制,陈列中心为点中心,陈列数为10,填充角度为-9,复制旋转!   实行LENGTHEN,选择DE增量,把第一根线增长到6,每6根增长到4.5. 两次伸长命令请看下图   用画线命令,画一段长26的垂线,起点于第一根直线下端点距离为10! 下图是各线的长度值!  呵 ,说一下,你们在做图时,可不要把标注打上,我只是为了让大家能搞清楚线的位置! 用ATTDEF,定义属性! 须定义两个标记(NY和WY),请看图解!    用同样的方法把标记WY设好!    按确定后,弹出属性对话框,加入值! 如下图!   现在我们块已做好,之后运用INSERT命令,好像要用19次!(不过在这里可先完成一半,之后再用镜像命令,这样也行) 每次改变旋转角度值,每次加10!   重复上步操作!    重复实用INSERT,呵呵,好麻烦咯 到最后步好像不对咯!咋多了一小块呢!  但在分解块后,发现180和0咋变成WY和NY呢,到这里,你编辑文字不就可了不!双击两下WY:::   把NY值改成0 把WY改成180!  再给量角器加上边框! 呵呵,终于完成了咯!高兴,高兴,真高兴呀  |
