AutoCAD结合CorelDraw描绘三维文字

　　想用AutoCAD创建三维文字，可以利用Express Tools工具来做。但是不少朋友CAD中并没有选装Express Tools，同时Express Tools也是英文的(2006)，感觉使用起来有些费劲。前段时间我总结了一个AutoCAD结合CorelDraw的三维文字的创建方法，和大家分享。

　　本文由中国教程网 石水 原创。

　　1) 在CorelDraw中创建你需要的文字。
　　有特殊需要的朋友也可以将文字做一些变化，现在很多品牌的标识文字都是专属的变形文字，这一般在公司CIS中就已经确立。创建文字或变形文字，好像是CorelDraw的长项(我用的是X3版本)。

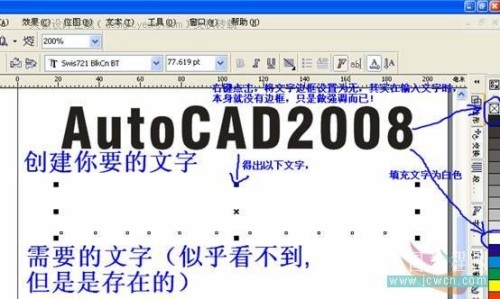

　　2) 将创建好的文字全部填充白色，并且将文字边框设置为“无”(要点)。
　图1

　　3) 直接将似乎看不到的文字，导出或保存成WMF文件。

　　图2

　　4) 打开CAD，先设置好你习惯的工作视图，然后插入该WMF文件，从而可以得出真正的CAD标准多段线的文字，可以不用做任何修改了。

　　图3

　　图4

　　5) 插入之后，必须先进行“分解”然后才可以创建面域，或直接进行你需要的拉伸等其他三位编辑操作。

　　图5

　　 拓展一下，是不是除了文字，其他CorelDraw对象也可以采用这种方法来实现三维效果呢？

　　6) 拓展一下，是不是除了文字，其他CorelDraw对象也可以采用这种方法来实现三维效果呢？
　　答案是肯定的。参见下图：

　　图6

　　图7

　　当然创建这样的图形，到底在实际工作中有什么用途呢?我看用处不大，只做探讨之用，当然你也可以根据需要将一些图形进行这样的创建，然后进行三位编辑，这就看你的需要了，反正上面这张图没有多大创建三维的意义，呵呵呵。

　　7) 再进一步设想，是不是位图(Jpg，Bmp等)也可以这么转换？
　　答案也是肯定的！只是效果较难把握，实际作用不大。见下图：

　　图8

　　经过CorelDraw中的“描摩位图”，描摩成线条图，然后再导出WMF，插入到CAD中就是这效果。

　　图9

　　填充白色，设置边框为“无”的效果。

　　图10

　　为什么我喜欢用CorelDraw来结合CAD做呢，是因为我发现CorelDraw创建图形比较方便，CAD做这一块就比较费时，特别是做变形文字和图像，更是CorelDraw的特长。

　　另外，无论是多么复杂的图形，在CorelDraw中绘制时，一定要缩小尺寸，最好控制在10cm*10cm范围内，因为尺寸越大，导出WMF像素就越高，体积就越大(有的甚至能达10M之大)，导出时间就越慢，插入CAD就越慢。

　　另外，不封闭的贝塞尔曲线，采用这种方法是做不出来的，只有封闭的曲线才可以这么做。

　　以上就是我个人使用CAD的经验心得，不足和谬误之处，欢迎大家批评指正!!
