AutoCAD教程：轴承建模全过程

本文由中国教程网 陈禹森 原创，转载请保留此信息！

开始老农画了一个轴承，当时让我震惊了好长时间呢！上午画了一个，但是那个托盘（圆珠箍子），不是圆弧的！^_^

下午仔细观察了一番，还是把这个模型建了起来。

可以综合运用一系列的命令，希望对新手有所帮助。

先看最终效果：

一、建立多边形（我的为24边）

二、以一边中心为圆心，分别画两个圆，如图所示：

三、复制圆，圆心放在临边中点位置，如图所示：

四、整体复制，备用。如图所示：

五、建立黄色面域

六、旋转黄色面域

七、将成品复制到备用多边形上

八、镜像红色线，连接（出了一点小差错，应该建立外圆相交的面域）

九、建立面域（我后来剖切掉了，所以后面看不到）

十、切换视图，拉伸、移动

十一、画两个球体

十二、求两次差集

十三、切换视图，将成品转入备用

十四、画球，并绘制如图辅助线

十五、以辅助线为中点，阵列

十六、建立如图面域，并镜像一个

十七、旋转90度

十八、带基点复制，如图

十九、旋转90度，如图

二十、带基点复制，如图

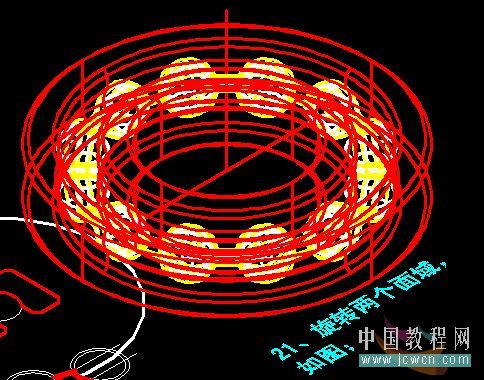

二十一、旋转两个面域，如图

二十二、将多余的线条归为同一个不可见图层，着色，OK！

二十三、加上一定的材质
