AutoCAD实例：三维弹簧球的画法

发表日期：2008-9-26

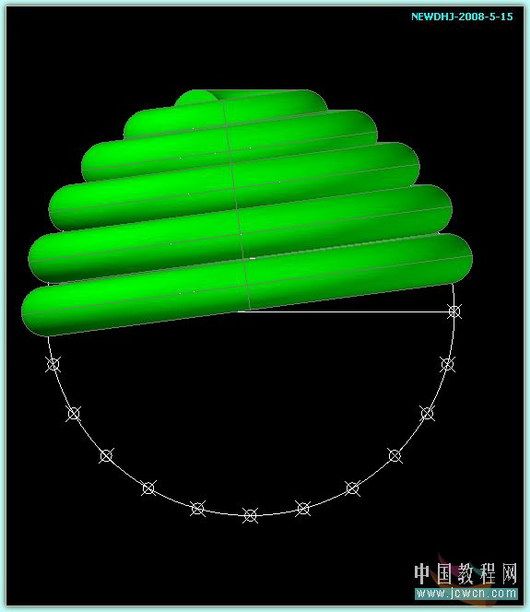

1、主视图画一圆，命令: _divide 定数等分的对象: 24

2、画交错连接线

3、切换到西难等轴测视图，在第一线指定Z 轴矢量，然后绕X轴旋转90度

4、两点画六个圆，各剪切掉半个圆

5、同理：在第二线指定Z 轴矢量，然后绕 X 轴旋转9

6、同理：两点画五个圆，各剪切掉另一面半个圆，与刚才六个半圆合成一个半球螺旋线。

7、回到主视图，在螺旋线的起点画一小圆

8、接下来就是延路径拉伸了。最后中间的一条暂不做

9、回到主视图，环形阵列

10、中间缺半圆拉伸补上，并集，完成。
