用AutoCAD绘制漂亮汤勺的详细过程

发表日期：2008-9-27

用AutoCAD绘制漂亮汤勺的详细过程
最终效果图

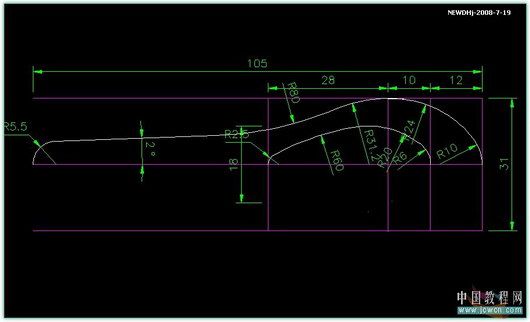

    图纸尺寸

用AutoCAD绘制漂亮汤勺的详细过程
    按照图纸尺寸画主视图和俯视图

用AutoCAD绘制漂亮汤勺的详细过程

用AutoCAD绘制漂亮汤勺的详细过程

用AutoCAD绘制漂亮汤勺的详细过程

    主视图和俯视图的外框做成面域,主视图拉伸>31、俯视图拉伸>35成实体。

用AutoCAD绘制漂亮汤勺的详细过程

用AutoCAD绘制漂亮汤勺的详细过程
    交集

用AutoCAD绘制漂亮汤勺的详细过程

用AutoCAD绘制漂亮汤勺的详细过程
    复制勺子的面线框

用AutoCAD绘制漂亮汤勺的详细过程
    与主视图线框对齐

用AutoCAD绘制漂亮汤勺的详细过程
    画勺子的边框弧线

用AutoCAD绘制漂亮汤勺的详细过程

用AutoCAD绘制漂亮汤勺的详细过程
    把整体分成五份，分别做成封闭面。线框按交点打断（其他地方断的要连接）作为放样的“导向线”。

用AutoCAD绘制漂亮汤勺的详细过程
    分别用“导向（G）”放样

用AutoCAD绘制漂亮汤勺的详细过程

用AutoCAD绘制漂亮汤勺的详细过程

用AutoCAD绘制漂亮汤勺的详细过程

用AutoCAD绘制漂亮汤勺的详细过程

用AutoCAD绘制漂亮汤勺的详细过程
    并集

用AutoCAD绘制漂亮汤勺的详细过程
    抽壳失败，复制一个实体，向上移动1.5，缩放0.995

用AutoCAD绘制漂亮汤勺的详细过程
    差集

用AutoCAD绘制漂亮汤勺的详细过程

    小结：首先要有识图作图基础，然后要熟练ACAD三维建模能力，更需要掌握高版本“放样”命令的灵活应用。

    作图成功与否的关键是“放样”。整体放样有难度（还没想到）目前只能分块制作；放样时横截面一定要是平面；导向线端点一定要与横截面边框相交。
